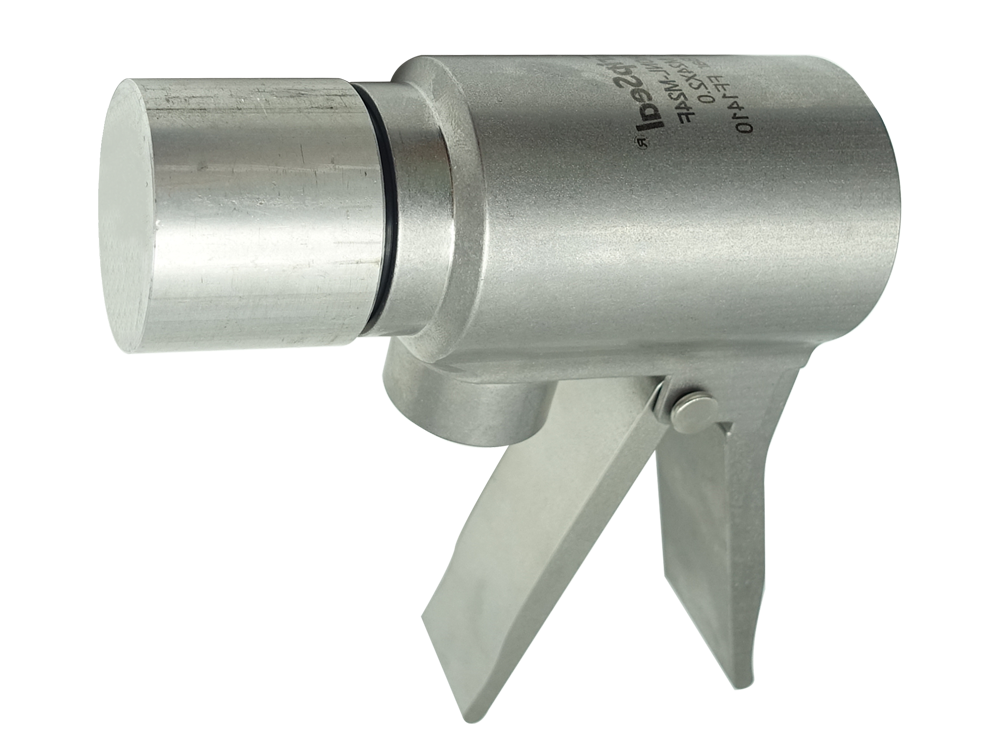

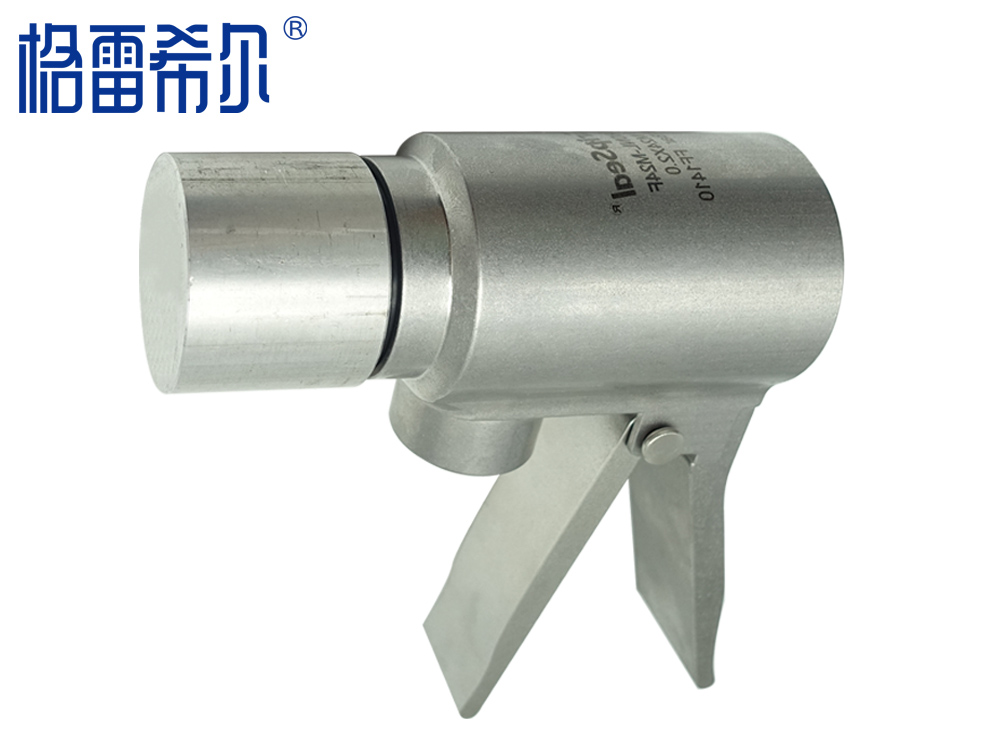

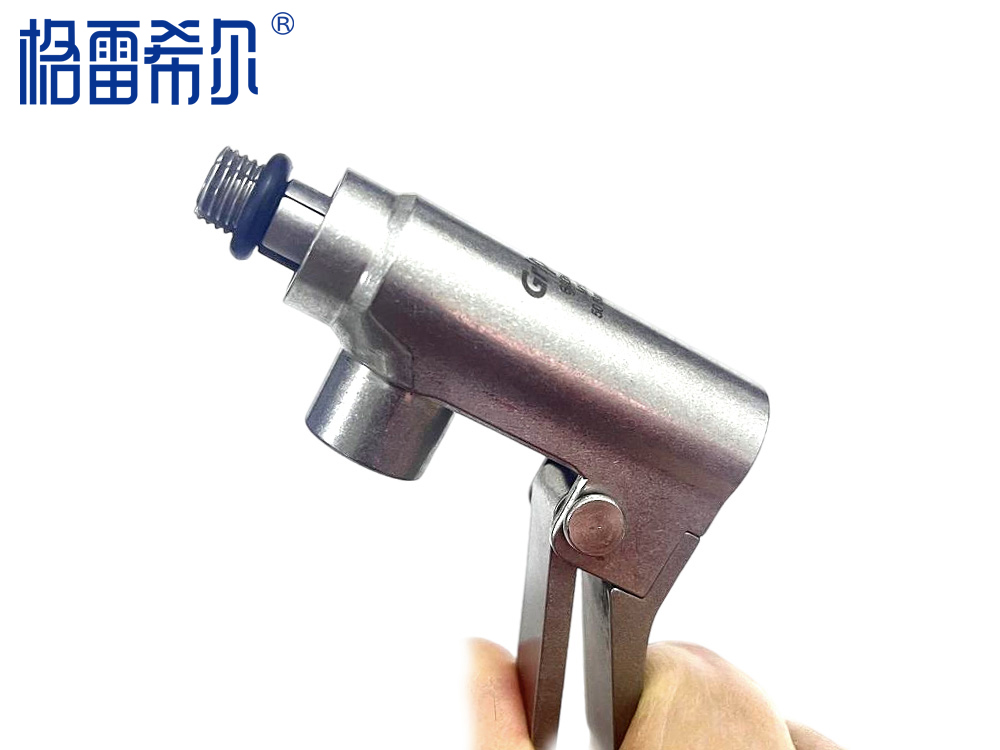

格雷希爾GripSeal快速密封接頭G80NL系列是一款用于內螺紋封堵或連接的接頭，考慮到不同產品測試需求以及操作空間限制等因素，研發設計的一款更小巧的快插接頭。無需手?jǐn)Q，按壓手柄式操作。常用于如汽車零配件高壓測試，氣密性測試和運轉測試。主體材料選用醫用級316不銹鋼，耐磨損耐高壓 ，性能穩定更耐用?？筛鶎?shí)際應用場景，并排多個同時密封連接，解決空間小干涉等問題。

產品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到50Bar
密 封 范 圍：	G1/8-G1,NPT,M10-M27等
插 入 深 度：	5.5-12mm
流 量 接 口：	G1/8-G1/2螺紋孔
主 體 材 料：	316不銹鋼
密封圈材質：	氯丁橡膠，丁腈橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	快速密封接頭G80系列型號表或詳詢工作人員

產品視頻

PRODUCT VIDEO

快速密封接頭G80系列操作視頻（掃碼查看）

產品特點

OPERATION PARAMETERS

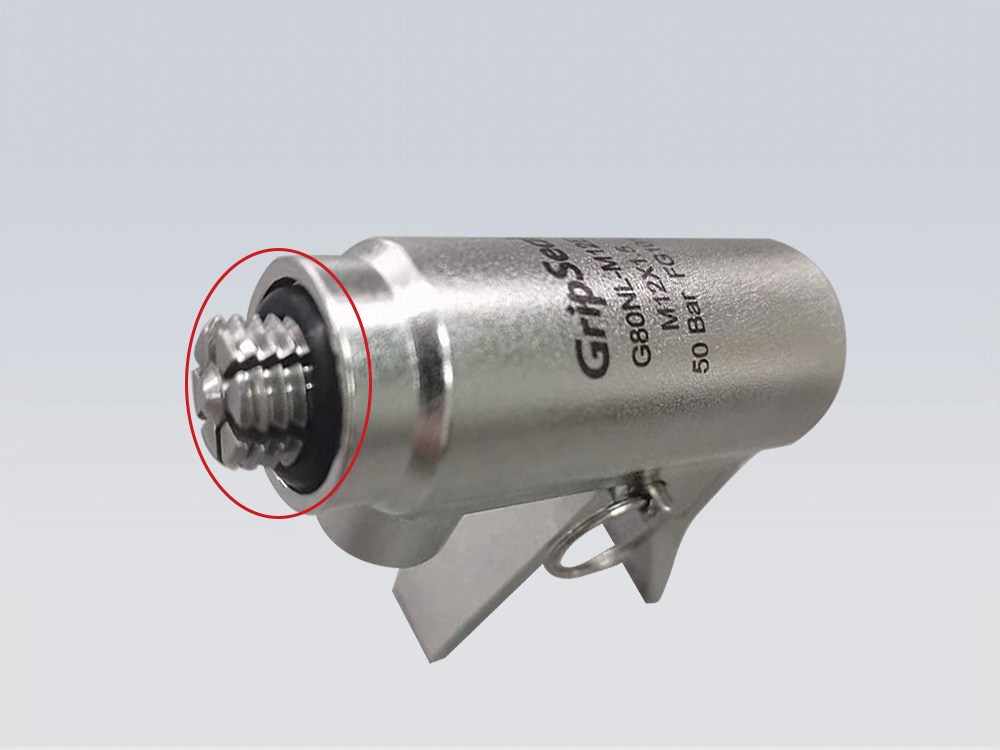

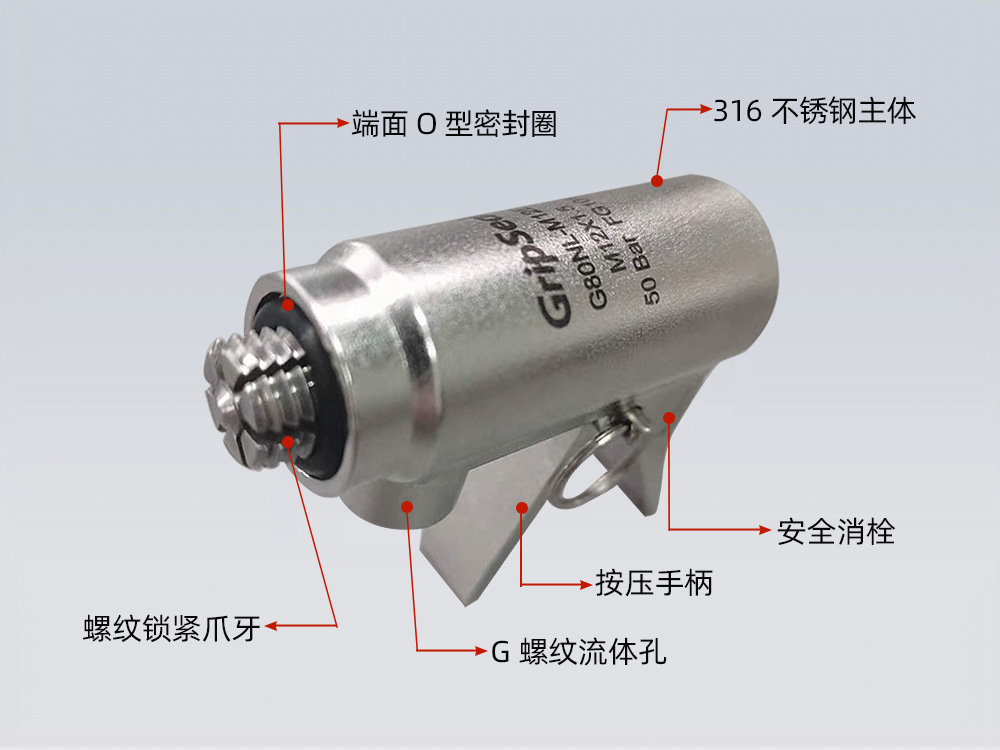

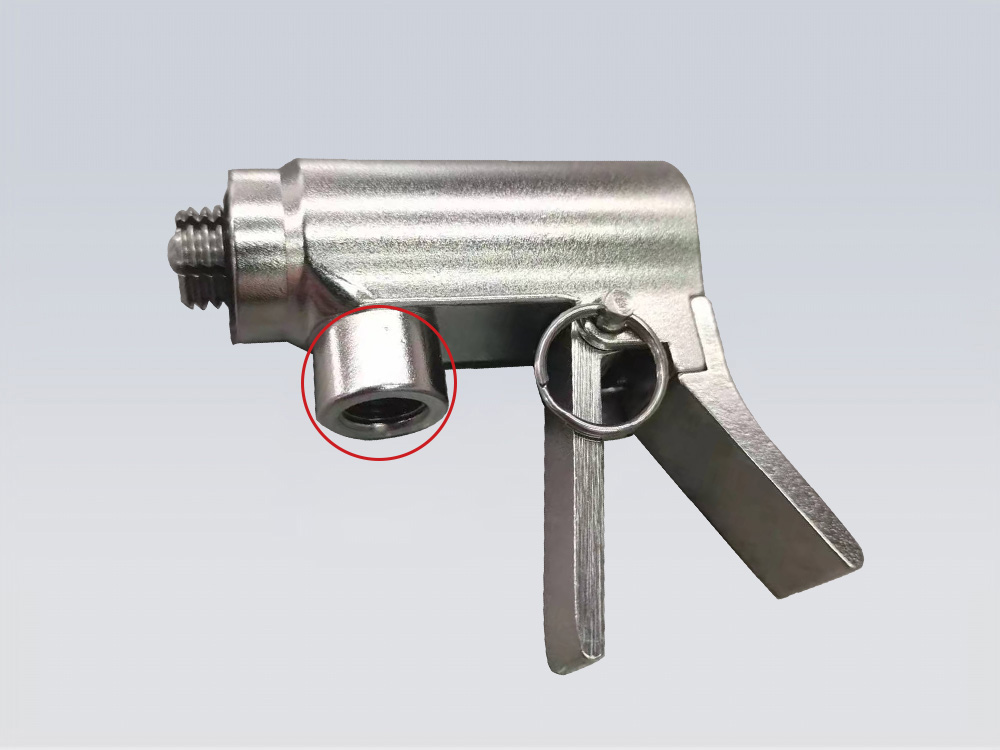

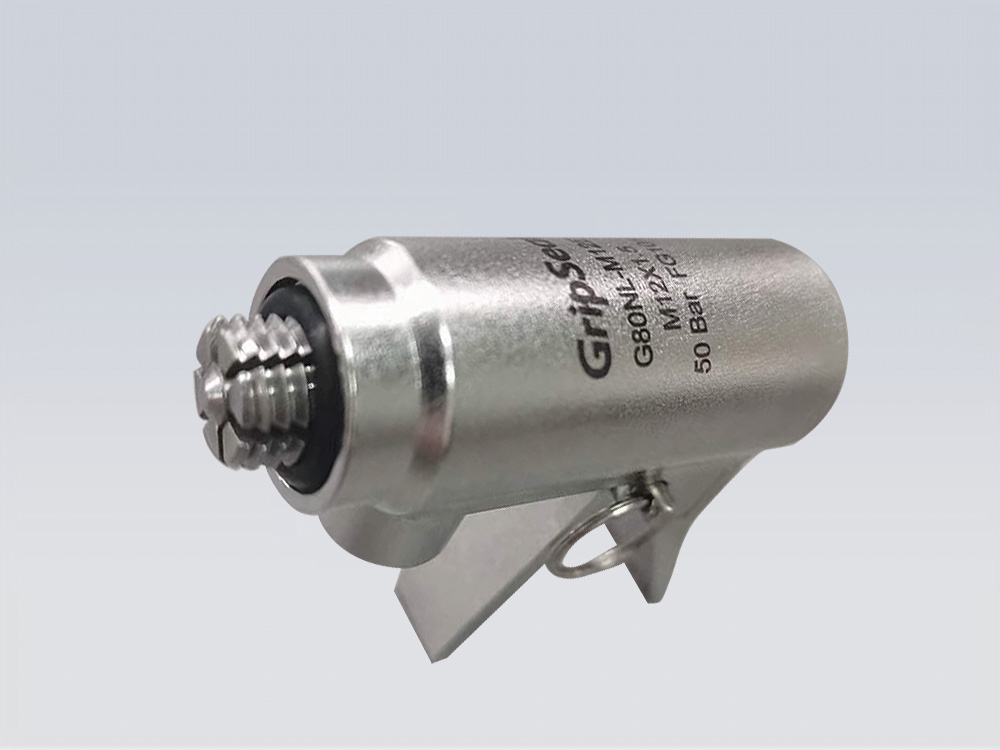

體積小巧重量輕，適用于狹窄的操作空間和多孔并排密封	預留標準充氣口，連接氣管等配件易匹配。充氣或封堵通用	密封圈簡易更換，設計原理上密封圈無需受力，密封圈更耐用	杠桿原理設計，操作更加省力	端面O型密封圈，主體部分為316不銹鋼，耐壓耐磨損

操作方法

OPERATION METHOD

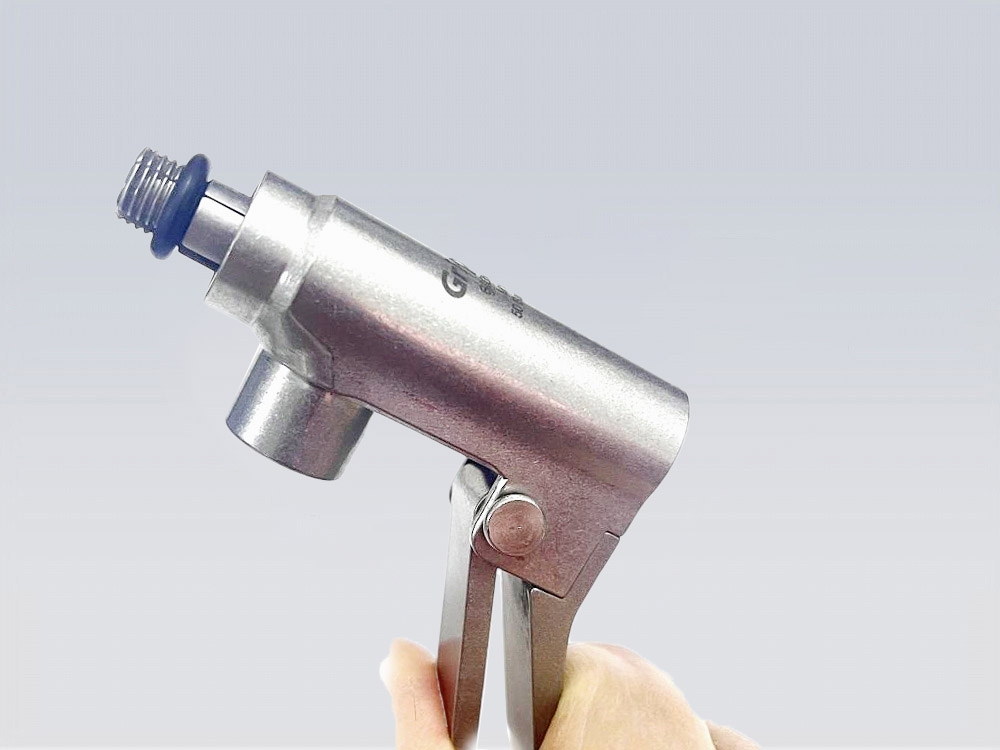

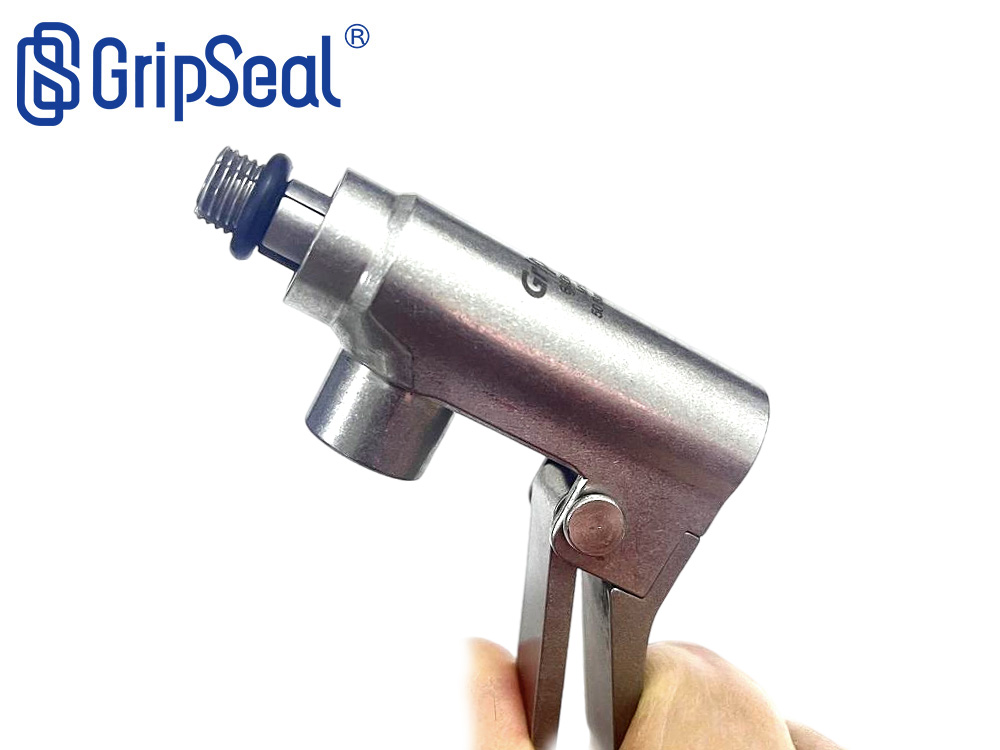

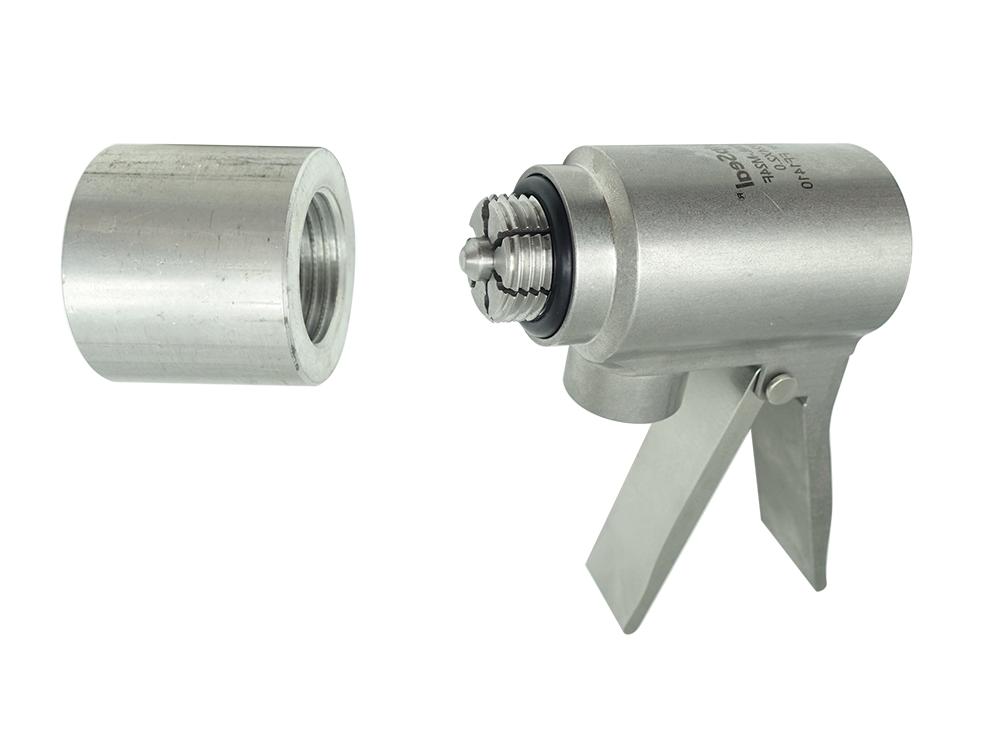

第一步 G80NL手柄式，捏緊，爪牙伸出并處于收縮狀態。對準待測工件管口，注意螺紋位置。	第二步 向測試件內螺紋接口方向插入接頭，到螺紋端面完全接觸主密封圈。	第三步 松開G80NL把手，金屬夾爪會在彈簧張力作用下張開，從而與工件內部螺牙契合，完成密封

應用案例

APPLICATION CASES

空調外機冷媒充注	制動卡鉗密封測試	發動機測試
